Сучасні тенденції в мікроелектроніці вимагають від інженерів розробки дедалі більш мініатюрних і функціональних пристроїв. Одним із ключових аспектів проєктування таких виробів є вибір гнізд — електричних роз’ємів, що забезпечують з’єднання різних компонентів або зовнішніх інтерфейсів. Неправильний вибір цього елемента здатен призвести до зниження надійності, перегріву, механічних пошкоджень і нестабільної роботи всієї системи. Тому вироблення стратегічного підходу до підбору гнізд для компактних пристроїв особливо важливе на початкових етапах проєктування та прототипування https://pie-okra-374.notion.site/Relcoma-2f547f4be1398002928dd98f16675c1b .
Критерії та логіка вибору гнізд
Фактор мініатюризації
Основне завдання під час конструювання компактних пристроїв — досягти мінімальних габаритів без шкоди для функціональності та надійності. При цьому слід враховувати не лише фізичні розміри гнізда, а й такі параметри, як висота над платою, щільність розміщення контактів і допустима відстань між сусідніми компонентами.
- Висота над поверхнею плати: особливо критична в корпусах із малою товщиною, наприклад, у носимій електроніці.
- Кількість контактів: має відповідати необхідним електричним з’єднанням, мінімізуючи надлишковість.
- Форм-фактор роз’єму: SMD-версії часто є кращими за традиційні для тонких пристроїв.

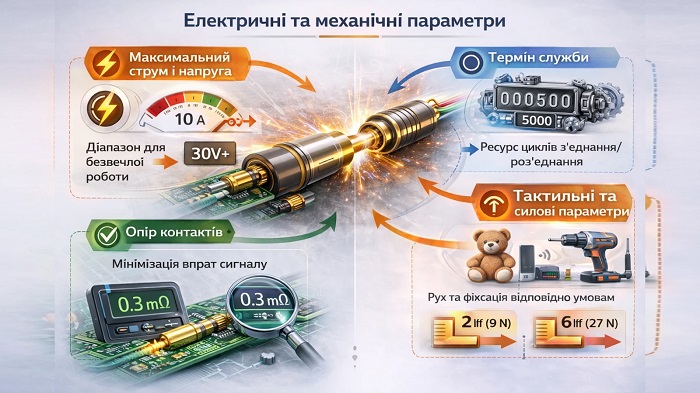

Електричні та механічні параметри
Електричні характеристики гнізд https://radioelementrelcoma.blogspot.com/ визначають здатність витримувати задані струми й напруги, а також стійкість до електромагнітних завад. Основні критерії:
- Максимальний робочий струм і напруга: оцінюються для запобігання перегріву або виходу з ладу.
- Опір контактів: безпосередньо впливає на втрати під час передавання сигналу та живлення.
- Термін служби (кількість циклів з’єднання/роз’єднання): важливо для часто використовуваних портів.
- Тактильні та силові параметри: зусилля фіксації та від’єднання мають відповідати умовам експлуатації (наприклад, для дитячих товарів або професійного інструменту вимоги можуть відрізнятися).
Типи гнізд для компактних пристроїв
Для сучасних мініатюрних електронних продуктів застосовують кілька типових рішень. Кожне з них має власні переваги та обмеження.
|
Тип гнізда |
Застосування |
Переваги |
Обмеження
|
|---|---|---|---|
| Micro-USB, USB Type-C | Смартфони, портативні пристрої | Універсальність, висока щільність контактів, підтримка живлення та передавання даних | Механічна чутливість, потреба в точності складання |
| FPC/FFC конектори | Пристрої з гнучкими шлейфами (камери, дисплеї, wearables) | Мінімалізм, низька висота, простота монтажу | Чутливі до механічних впливів, обмежений ресурс за циклами |
| Pogo pin (пружинні контакти) | Док-станції, тестові точки, сполучення з корпусом | Швидкознімність, можливість роботи з нерівними поверхнями | Надмірний знос за великої кількості циклів, висока вартість |
| Мініатюрні аудіороз’єми (2.5 мм, 3.5 мм) | Портативна аудіотехніка | Уніфікація, простота використання кінцевим користувачем | Габаритні обмеження для надтонких пристроїв |
| Власні (кастомні) рішення | Спеціалізована електроніка, унікальні форм-фактори | Максимальна відповідність завданням виробу | Висока вартість розробки та виробництва, необхідність унікальних кабелів і аксесуарів |
Стратегії вибору: причини, принципи, обмеження
Розробка логіки вибору
Стратегія вибору гнізд формується з низки послідовних кроків, кожен із яких потребує аналізу технічних і ергономічних аспектів:
- Оцінка просторових обмежень і вимог до компонування елементів на платі;
- Визначення вимог до пропускної здатності, типу сигналу, робочого струму;
- Аналіз умов експлуатації — зокрема очікуваного зносу, кількості підключень/відключень, впливу середовища (вібрація, пил, волога);
- Порівняння стандартизованих рішень із можливістю впровадження спеціалізованих (кастомних) гнізд;
- Оцінка взаємозамінності: важливо передбачити альтернативи у разі змін вимог на пізньому етапі розробки;
- Узгодження естетичних і функціональних аспектів (наприклад, маскування роз’єму, захист від випадкового потрапляння пилу або вологи).
Наслідки вибору
Правильно обране гніздо https://locator.ua/blog/2026/01/oglyad-typiv-peremykachiv-klasyfikacziya-osoblyvosti-ta-zastosuvannya/ сприяє не лише надійності пристрою, а й покращує його ремонтопридатність, розширюваність і користувацький досвід. Неправильний вибір сприяє передчасному виходу з ладу, необхідності дороговартісних переробок конструкції, незручності для користувача під час підключення пристроїв і аксесуарів. Крім того, продуманий підбір гнізда може полегшити сертифікацію виробу та підвищити лояльність кінцевих користувачів, знизивши ризик рекламацій.
Практичне застосування та рекомендації
Етап проєктування та прототипування
На етапах прототипування доцільно використовувати більш універсальні або поширені гнізда — це пришвидшує процес тестування та ревізії виробу, забезпечує хорошу доступність комплектуючих. Водночас у фінальному дизайні рекомендується максимально враховувати виробничі й експлуатаційні реалії, а також тенденції на ринку комплектуючих.
Приклади типових рішень
- У медичних пристроях часто використовуються microUSB або кастомні роз’єми з високими вимогами до біосумісності та надійності фіксації.
- Бездротові навушники та портативна аудіотехніка, як правило, переходять на USB Type-C для уніфікації із зарядними пристроями інших гаджетів.
- Носима електроніка та фітнес-браслети дедалі частіше використовують pogo pin роз’єми для заряджання, що спрощує герметизацію корпусу.
Вибір гнізда для компактного електронного пристрою — це багатоступеневий шлях, на кожному з етапів якого критично важливо підходити до аналізу комплексно. Велике значення мають не лише базові електричні характеристики й розміри, а й такі параметри, як довговічність, захищеність від навколишнього середовища, зручність користувача та майбутнє масштабування проєкту. Використання чітких стратегій вибору гнізд дає змогу створити надійні, функціональні та конкурентоспроможні електронні пристрої.
