Як виконати монтаж проводів у сполучній коробці

07.10.2023
Як виконати монтаж проводів у сполучній коробці
Share on FacebookShare on Twitter

Коли ми заводимо провід у розподільчу коробку, нам слід залишати хвости проводів не менше десяти сантиметрів, робиться це для того, щоб у майбутньому була можливість обрізати скрутки та перемонтувати їх.

Провід найкраще помічати спеціальними маркувальними ярликами або кольоровою ізоляційною стрічкою , щоб зручно вести монтаж розподільних коробок., і користуватися без кінця вимірювальними приладами. При потребі у будь-яких послугах електрика звертайтесь до https://220lviv.top

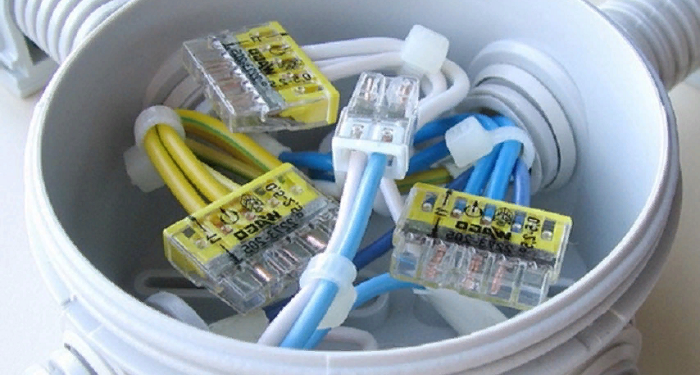

Коли у нас помічені дроти, тоді просто зачищаємо дроти та скручуємо їх. Зачищені дроти для скручування повинні бути не менше 3-5см. Для надійного з’єднання дроти щільно скручуються та акуратно ізолюються. Другий спосіб паяння проводів та ізоляція. Третій дуже надійний спосіб – скручені дроти зварити спеціальним зварювальним апаратом, після цього замотують ізолентою і зверху надягають ізоляційні ковпачки . Четвертий дуже простий і не менш надійний спосіб – дроти затиснути клемами WAGO , які розраховані на навантаження до 32 ампер. П’ятий вважається найнадійніший спосіб з використанням спеціальних гільз, які надягаються на проводи, що з’єднуються, і обжимаються спеціальними.опресувальними кліщами . Далі визначається з кольором проводів. Нуль, зазвичай – синього кольору, фаза – білого чи коричневого.

Якщо у нас проводка трипровідна, тоді є ще провід на заземлення, він буває комбінованого – жовто-зеленого кольору. У схемі з’єднання може бути три дроти. Перший вхідний провід з автоматичного вимикача на щитку

Другий провід, який йде до розетки, вимикача або освітлювального приладу і третій провід йде на вихід в іншу розподільну коробку або до іншої точці, що споживається. У разі під’єднання світильників використовується також три дроти. Вхідний провід живлення провід до вимикача, димера абопрохідному вимикачу та провід до світильників.

У деяких випадках ми можемо мати справу з непідписаними проводами. Коли, наприклад, проводку проводили не ми. Як визначити та правильно підключити дроти? Насамперед нам потрібно визначити вхідний провід під напругою. Для цього нам знадобиться мультиметр на батарейках або викрутка з індикатором напруги . Включаємо автомат і проводимо по черзі замір напруги на всіх дротах. Коли ми знайшли провід – можемо помітити його як вхідний. У такому разі у нас залишається два дроти – один з них йде до лампи та один до вимикача.

Як дізнатися де який? Включаємо вимикач і продзвонимо проводи, що почергово залишилися. Коли два дроти дзвоняться – вимикаємо вимикач – вони не повинні дзвонитися. Таким чином, знаходимо дроти вимикача. Третій провід йде до лампи, він також дзвонитися тільки показує на приладі не нуль, а певну кількість ом, які відповідають опору лампи, тому ми вже не зможемо продзвонити цей провід індикаторною викруткою, а тільки мультиметром.

Деякі правила монтажу розподільних коробок

Чому не варто робити багато різних з’єднань в одній коробці? Це буде виглядати неакуратно, тому що занадто товсті скрутки неможливо щільно скрутити і забезпечити надійний контакт, що не є безпечним. Але найголовніший момент полягає у розподілі навантаження. Струм по проводах тече як вода по трубах, спочатку з більшого діаметра зазвичай 6 мм2 входить до будинку до електролічильника, від лічильника вже меншим діаметром 4 мм 2 протікає по розподільних коробках. Якщо в розподільчій коробці будуть товсті скручування, то для наступних розподільчих коробок струму вже не вистачатиме.

У разі використання схеми монтажу електропроводки, коли на кожну точку споживання окрема коробка та окремий автомат. У такому разі при короткому замиканні не буде все знеструмлено, і ви знатимете конкретну причину проблеми в електропроводці, оскільки спрацює один з автоматичних вимикачів.

Коли у нас трижильний провід, але немає заземлення, не потрібно в коробці відкушувати провід заземлення – він може з часом стати в нагоді, як запасний або ж, коли все ж таки з’явитися заземлення не потрібно буде змінювати дроти. Тому провід заземлення слід не зачищаючи скрутити і залишити в коробці.
